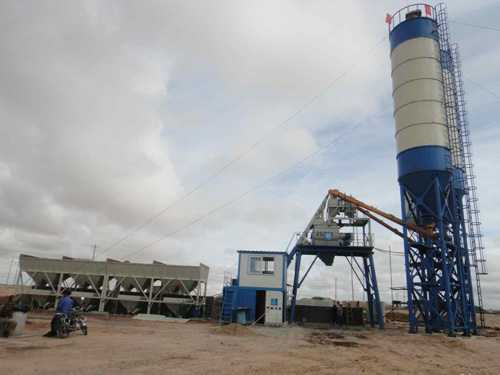

HZS75混凝土搅拌站
时间：2021-01-20浏览量：2320
混凝土搅拌站的技术参数、规格介绍：
| 序号 | 名称 | 技术参数、规格及说明 | 备注 |
| 1 | 搅拌系统 | l、型号：JS1000 | 减速机： |
| 2、型式：双卧轴强制式 | 山东淄博 | ||
| 3、进料容量：1600L | 汽缸： | ||
| 4、出料容量：1000 L | 山东济南 | ||
| 5、卸料高度：3.8 m | |||
| 6、大骨料粒径(卵石/碎石)：80/60mm | |||
| 7、行星齿轮减速机： BWD(B7)-17-18.5 2台 | |||
| 功率：18.5kW×2 | |||
| 8、搅拌叶片、衬板：耐磨材料 | |||
| 9、卸料气缸：QGB80X200-S 2件 | |||
| 系统说明： | |||
| l、搅拌机设计合理，搅拌时问短、消耗低、噪声小、易损件寿命长。 | |||
| 2、搅拌叶片与衬板均使用耐磨材料，经久耐用，拆卸更换方便。 | |||
| 3、采用气缸卸料或电动推杆卸料，方便快捷。料门下备有适合砼搅拌运输车的料斗、出料迅速。 | |||
| 2 | 电控系统 | 电气控制系统由电脑主机、显示器，打印机、通信电缆等组成。 | PLC： |
| l、运行与管理于一体，操作简单方便。 | 欧姆龙 | ||
| 2、配料系统采用微机集中控制。 | 工控机 | ||
| 3、搅拌站运行数据可保存10年以上，便于设置管理。 | 研祥 | ||
| 4、配方可以用数字表示，方便用户识别，配方数可达几十种。 | 打印机： | ||
| 5、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制 | 爱普生 | ||
| ，如配料，搅拌，卸料等工作。 | |||
| 6、本系统强电与弱电部分作成一体，使安装大为简化，维护更为方便。 | |||
| 系统说明： | |||
| 本系统具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作好。 | |||
| 3 | 提升系统 | 骨料提升系统采用提升料斗，由提升料斗、轨道、卷扬系统组成。 | 电机：山东开元 |
| l、提升斗容积：1600 L | |||
| 2、卷扬机功率：18.5KW | |||
| 系统说明： | |||
| 卷扬电机通过减速器带动卷筒转动，钢丝绳经过滑轮 | |||
| 牵引料斗沿轨道向上爬升，当爬升到一定高度时，料斗底 | |||
| 部斗门上的一对滚轮进入上料架水平通道，斗门自动打 | |||
| 开，物料投入搅拌机内。 | |||
| 4 | 骨料称量系统 | 骨料称量系统由：骨料仓、机架、称量斗、骨料输送机、传感器等组成。 | 传感器： |
| 1、骨料仓 | 山东青岛 | ||
| (1)容量4m3×4 | 皮带： | ||
| (2)落料门：8个 | 安丘景芝 | ||
| (3)气缸：F80×300 8台 | 电动滚筒： | ||
| 2、称量斗 | 山东淄博 | ||
| (1)容量：1600L。 | 振动器： | ||
| (2)计量方式：累积计量 | 河南新乡 | ||
| (3)传感器：2000kg×4 | |||
| (4)计量精度：±2％ | |||
| 3、皮带输送机 | |||
| (1) 皮带规格：650mm | |||
| (2) 皮带速度：1.25 m/s | |||
| 4、电动滚筒： | |||
| (1)型号:DY1-5.5-1.25-65-40 | |||
| (2)功率：5.5KW | |||
| 5、 料仓振动器 380V/1.1KW×1 | |||
| 系统说明： | |||
| 骨料仓采用装载机或上料皮带机上料。骨料仓下部设有弧门给料器，该弧门依靠气缸开启和关闭，同时结合微机集中控制，在配料时，弧门开启给料，能够达到准确配料。称量斗下设一条水平皮带机，上吊挂四只传感器，连同皮带机、称量斗、各种骨料依次累积称量。骨料称量放料由PLC控制，保证精度。皮重超重微机能自动报警，再次称量皮重自动回零。骨料配料完毕，由皮带机送入提升斗内，提升斗沿轨道上升，将骨料卸入搅拌机内。 | |||
| 5 | 粉料计量系统 | 粉料称量系统由水泥称量斗、气动蝶阀、传感器等组成。 | 气动蝶阀： |
| 1、水泥称量斗： | 山东济南 | ||
| (1)容积：600L | 传感器： | ||
| (2)称量范围：0～600kg | 山东青岛 | ||
| (3)称量精度：±1％ | |||
| (4)传感器：500kg×3 | |||
| 2、气动蝶阀：ND250 | |||
| 系统说明： | |||
| 粉料称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用典型气动蝶阀驱动门，开门灵活，密封严密。两种粉料，采用累加计量。 | |||
| 6 | 水计量系统 | 水计量系统由：用户自建水池、水泵、水称量斗、电磁阀等组成。 | 水泵： |
| l、供水泵型号：QY40-12-2.2 电机功率：2.2 KW | 山东淄博 | ||
| 2、泄水水泵型号：水泵65DWB35-5 | |||
| 3、水称容量：500L | |||
| 4、传感器： 500kg×3 | |||
| 5、称量精度：±1％ | |||
| 系统说明： | |||
| 水泵在控制系统的控制下，将水箱里的水泵出，经传感器计量到预设数值时，泵停止，卸水时泄水水泵开启，使水流向搅拌机内。 | |||
| 7 | 外加剂计量系统 | 外加剂称量系统由：外加剂箱、外加剂称、外加剂泵、传感器等组成。 | 外加剂泵： |
| l、外加剂泵型号：50WDB18-8 2支功率：0.75kW | 山东淄博 | ||
| 2、外加剂称容积：40L | 气缸：济南 | ||
| 3、外加剂箱容积：3m3 | |||
| 4、称量精度：±1％ | |||
| 5、传感器：100 Kg | |||
| 6、气缸：QGBQ40×50MF1 | |||
| 系统说明： | |||
| 外加剂泵在控制系统的控制下，将外加剂箱里的外加剂泵抽出，经传感器计量到预设数值时，水泵关闭。卸料时卸料气缸开启，使外加剂流向水称量斗，与水一起流入搅拌机内。同时另一路泵继续工作经另一路循环外加剂，起搅拌作用，以防外加剂沉淀，外加剂泵由微机控制开关。 | |||
| 8 | 气路系统 | 气动系统由空压机、气缸、电磁阀、气路元件等组成。 | 空压机：青岛 |
| 1、空压机：W/1.0/1.0 7.5kW | |||
| 2、电磁阀 | |||
| 3、气缸 | |||
| 4、气源处理件 | |||
| 系统说明： | |||
| 空压机巾的压缩空经过气源处理件净化、减压、加油后进入各支路，正常工作状态气路中压力应保持在0.7―0.9Mpa范围内。 | |||
| 9 | 主楼支架 | 由梯子、平台、护栏、钢构支架等组成。 | |
| 10 | 拢料斗 | 拢料斗安装在搅拌机下面，搅拌好的混凝土经拢料斗溜入混凝士运输车。 | |
| 11 | 螺旋输送机 | 水泥螺旋输送机： | |
| (1)规格：Φ273 (3)输送量：65t/h | |||
| (2)数量：2条 (4)电机功率：15kw | |||
| 系统说明： | |||
| 1、水泥输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。 | |||
| 2、接料口为软连接，可调节角度偏差，且密封性好。 | |||
| 3、螺旋叶片与简体间隙小，传输效率高。 | |||
| 12 | 粉料仓 | 粉料仓： | |
| (1)规格：100t×2 | |||
| (2)除尘器：2个 | |||
| 系统说明： | |||
| 粉料由粉料仓上部吹入，粉料仓顶部设有除尘装置，减轻了粉料仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。 | |||
| 13 | 控制室 | 1、采用彩色夹心板，具有保温、隔热功能。 | |
| 2、空调(冷暖型) | |||
| 3、支架 | |||
| 系统说明： | |||
| 控制室宽敞明亮，视野开阔 | |||
| 14 | 随机配件 | 1、随机专用工具1套。 | |
| 2、使用说明书1套。 | |||
| 3、橡胶电缆等1套。 | |||
| 15 | 总功率 | 约105kW |
