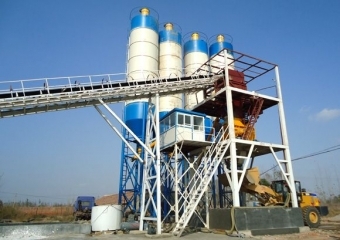

HLS180混凝土搅拌楼
时间：2021-01-20浏览量：1953
| 提高了生产率。 | |||
| 4 | 骨料称量系统 | 骨料称量系统由：骨料仓、机架、称量斗、骨 | 1、环形皮带： |
| 料输送机、传感器等组成。 | 山东 | ||
| 1、骨料仓 | 2、传感器： | ||
| (1)容量： 4×25m3=100m3 | 山东青岛 | ||
| (2)落料门：8个 | 3、电动滚筒 | ||
| (3)气缸：QGB80×300 8台 | |||
| 2、称量斗 | |||
| (1)容量：2.5m3×4 | |||
| (2)计量方式：单独计量 | |||
| (3)传感器：2000kg×16 | |||
| (4)气缸：QGB80×280 4台 | |||
| (5)计量精度：±2％ | |||
| 3、皮带输送机 | |||
| (1)皮带规格：1000mm | |||
| (2)皮带速度：2.5 m/s | |||
| 4、电动滚筒 | |||
| (1)型号：YZ15-2.5-100×63 功率：l5kw | |||
| (2)输送能力：1200t/h | |||
| 5、振动器：ZFl8-50 2台 | |||
| 系统说明：骨料仓采用装载机上料。每个仓有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上，4只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼项的暂存料斗内，等待和其它物料一起卸入搅拌机内。 | |||
| 5 | 水泥称量系统 | 水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。 | l、传感器： |
| l、水泥称量斗： | 山东青岛 | ||
| (1)容积：1600L。 | 2、气动蝶阀： | ||
| (2)称量精度：±1％ | 济南 | ||
| 2、传感器： 1000 kg×3 | 3、振动器： | ||
| 3、气动蝶阀：DN350 | 河南新乡 | ||
| 4、振动器MVE40/15 | |||
| 系统说明： | |||
| 水泥称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门采用意大利气动蝶阀驱动门，开门灵活，密封严密。 | |||
| 6 | 粉煤灰称量系统 | 粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。 | 1、传感器：山东青岛 |
| 1、粉煤灰称量斗： | |||
| (1)容积：850L | |||
| (2)称量精度：±1％ | |||
| 2、传感器： 1000 kg×3 | |||
| 3、气动蝶阀：DN 300 | |||
| 4、振动器 MVE40/15 | |||
| 系统说明： | |||
| 粉煤灰称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利典型气动蝶阀驱动门，开门灵活，密封严密。 | |||
| 7 | 水称量系统 | 水称量系统由：水池、水泵、水称量斗、气动蝶阀等组成。 | 1、供水泵： |
| 山东淄博 | |||
| l、供水泵型号：QS80-22/2-7.5 | 2、卸水泵： | ||
| 流量：107m3/h(29.7L/s) 功率：7.5 kW | 山东淄博 | ||
| 2、卸水泵型号：ISGl50-250A | |||
| 流量：192m3/h(53.3L/s) 功率：11 kW | |||
| 3、水称容积：700L， | |||
| 4、传感器：1000kg×2 | |||
| 5、卸料气动蝶阀型号：D67lJ-DNl00 | |||
| 6、称量精度：±l％ | |||
| 系统说明： | |||
| 水泵在控制系统的控制下，将水池里的水泵到水称量斗内，经传感器称量到预设数值时，泵停。卸水时，气缸开启，同时卸水泵启动，将水泵入搅拌机机内。 | |||
| 8 | 液态外加剂计量系统 | 外加剂称量系统由：外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。 | l、外加剂泵：山东淄博 |
| 1、供外加剂泵型号：75（50）DWB 各1只 | 2、传感器： | ||
| 流量：60m3/h(4.53L/s) 功率：2.2kw（0.75kW） | 山东青岛 | ||
| 2、外加剂称：75L 1只 | 3、气动蝶阀： | ||
| 3、外加剂储箱：5m3 1只 | 济南 | ||
| 4、称量精度：±1％ | |||
| 5、传感器：100kg×2 | |||
| 6、气缸：QGBQ40×50-MF1 | |||
| 系统说明： | |||
| 外加剂泵在控制系统的控制下，将外加剂储箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气动蝶阀开启，经卸外加剂泵，使外加剂流向搅拌机内。外加剂系统配两套，可供两种外加剂。 | |||
| 9 | 主楼支架 | 由梯子、平台、护栏、钢构支架等组成。 | |
| 10 | 气路系统 | 气动系统由空压机、气缸、电磁阀、气路元件等组成。 | 1、气缸 |
| 1、空压机： 18.5 kW | 济南 | ||
| 2、储气罐：1 m3 | 2、电磁阀： | ||
| 3、电磁阀 (1)4V310-10 20个 | 益华气动 | ||
| 4、气源处理件： 2套(另加每个粉罐一套) | |||
| 系统说明： | |||
| l、控制骨料落料门启闭。 | |||
| 2、控制蝶阀使水泥流向搅拌机内。 | |||
| 3、控制蝶阀使粉煤灰流向搅拌机内。 | |||
| 4、控制蝶阀使水流向水秤斗内。 | |||
| 5、控制蝶阀使外加剂流向搅拌机内。 | |||
| 6、控制水泥仓的破拱。 | |||
| 11 | 螺旋输送机 | 水泥螺旋输送机： 粉煤灰及矿粉螺旋输送机： | 具体数量按水泥 |
| (1)规格：Φ325х10000 (1)规格：Φ273х10000 | 仓配置 | ||
| (2)数量：2条 (2)数量：2条 | |||
| (3)输送量： 110t/h (3)输送量：80t/h | |||
| (4)电机功率：18.5 kw (4)电机功率：15 kw | |||
| 系统说明： | |||
| 1、粉料输送采用全密封装置，出料口与计量斗采用软连接不影响计量精度。 | |||
| 2、接料口为万向球节，可调节角度偏差，且密封性好。螺旋叶片与简体问隙小，传输效率高。 | |||
| 12 | 粉料仓 | 粉料仓：4个 200吨 | 料位计： |
| (1)规格：用户根据其需要配置 | 沈阳科邦 | ||
| (2)除尘器：按水泥仓配置 | |||
| (3)阻旋式料位计：UGLA一240数量按水泥仓配置 | |||
| 系统说明： | |||
| 水泥仓顶部设有防溢顶装置，水泥由此吹入，减轻了水泥仓负荷压力，并且防止了粉尘对空气的污染。破拱装置安置在锥部，与气路系统、控制系统组合，可实时地对水泥进行自动破拱，也可手动破拱。 | |||
| 13 | 控制室 | 1、采用彩色夹心板，具有保温、隔热功能。 | |
| 2、空调(冷暖型) | |||
| 3、支架 | |||
| 系统说明： | |||
| 控制室宽敞明亮，视野开阔 | |||
| 14 | 外包装 | 主楼部分采用夹芯板装饰，骨料暂存斗上部设有除尘装置。 | |
| 15 | 总功率 | 约210kW(不含螺旋输送机) |
