HLS150混凝土搅拌楼
时间：2021-01-20 09:45:18浏览量：3238
HLS150混凝土搅拌楼设备技术特点：
一、快速的搅拌主机（进口仕高玛）。
二、高品质的配料机（均采用进口元件，称量精度高、稳定）。
三、高稳定性的斜皮带机（外封闭结构）。
四、高精度的称量系统（微机控制、精度高、密封严密）。
五、高性能的全自动微机控制系统（模拟现场工作流程，全程监控）。
六、高标准的环保性能（噪音低，防尘效果好）。
七、模块式设计，人性化服务（全程免费设计、指导安装调试、培训技工）。

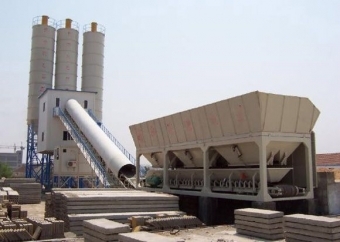

HLS150系列混凝土搅拌楼，整套设备包括双卧轴搅拌机、混凝土配料机、散装水泥仓和螺旋输送机，输送带，微机控制室。采用JS系列双卧轴强制式搅拌机，属强制、可生产塑性、干硬性混凝土等多种混凝土，生产效率高，搅拌时间短，而且外形美观，广泛用于大、中型建筑施工、道路桥梁以及生产混凝土制品的预制厂中，是生产商品混凝土的理想设备。
| 序号 | 名称 | 技术参数、规格及说明 | 备注 |
| 1 | 搅拌系统 | 1、型号：MAO3750/2500 | 搅拌主机： |
| 2、型式：双卧轴强制式 | 珠海 | ||
| 3、进料容量：3750 L | 仕高玛 | ||
| 4、出料容量：2500L． | |||
| 5、卸料高度：4.2 m | |||
| 6、电机功率：45kW×2 | |||
| 7、搅拌叶片、衬板：耐磨材料 | |||
| 系统说明： | |||
| 1、星齿轮减速器，体积小、效率高、可靠。 | |||
| 2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。 | |||
| 3、四轴端配有全自动密封注油系统。 | |||
| 4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。 | |||
| 5、超重设计，减震佳。 | |||
| 2 | 电控系统 | 电气控制系统由电脑主机、显示器，打印机、电缆，称重仪表等组成。 | 1、工控机： |
| l、运行与管理于一体，操作简单方便。 | 研祥 | ||
| 2、配料系统采用微机集中控制。 | 2、打印机： | ||
| 3、搅拌站运行数据可保存10年以上，便于设置管理。 | 爱普生 | ||
| 4、配方可以用数字表示，方便用户识别，配方数可几十种。 | 3、显示器：19 | ||
| 5、就有误差分析及自动检测功能。 | 4、搅拌站控制软件： | ||
| 6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。 | 博硕 | ||
| 7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。 | 5、主要电气件： | ||
| 8、配有四画面监控系统。 | 施耐德 | ||
| 系统说明： | 6、监控系统： | ||
| 彩色摄像机： | |||
| 本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计。 | 彩色监视器： | ||
| 四画面处理器： | |||
| 3 | 提升系统 | 骨料提升系统采用平皮带输送机 | l、平皮带： |
| 1、电动滚筒功率：45kW | 青岛 | ||
| 2、倾角：a=l8° | 2、气缸： | ||
| 3、平皮带规格：B=1000 | 山东济南 | ||
| 4、皮带速度：2.5m/s | 3、减速机： | ||
| 5、输送能力：1200t/h ' | 山东淄博 | ||
| 6、暂存料斗：4.2m3 | |||
| 7、卸料气缸：QGBZ125-250-MP1 | |||
| 系统说明： | |||
| 输送机上盖下兜，可适应全天候工作。暂存料斗缩短 | |||
| 了配料时间，提高了生产率。 | |||
| 4 | 骨料称量系统 | 骨料称量系统由：骨料仓、机架、称量斗、骨 | 1、环形皮带： |
| 料输送机、传感器等组成。 | 山东临朐 | ||
| 1、骨料仓 | 2、传感器： | ||
| (1)容量： 4×25m3=100m3 | 山东青岛 | ||
| (2)落料门：8个 | 3、电动滚筒： | ||
| (3)气缸：QGB80×300 8台 | 山东淄博 | ||
| 2、称量斗 | 4、振动器： | ||
| (1)容量：2.5m3×4 | 河南新乡 | ||
| (2)计量方式：单独计量 | 5、气缸： | ||
| (3)传感器：2000kg×16 | 山东济南 | ||
| (4)气缸：QGB80×280 4台 | |||
| (5)计量精度：±2％ | |||
| 3、皮带输送机 | |||
| (1)皮带规格：1000mm | |||
| (2)皮带速度：2 m/s | |||
| 4、电动滚筒 | |||
| (1)型号：YZ11-2-100×63 功率：llkw | |||
| (2)输送能力：1200t/h | |||
| 5、振动器：ZFl8-50 2台 | |||
| 系统说明：骨料仓采用装载机上料。每个仓有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上，4只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼项的暂存料斗内，等待和其它物料一起卸入搅拌机内。 | |||
| 5 | 水泥称量系统 | 水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。 | l、传感器： |
| l、水泥称量斗： | 山东青岛 | ||
| (1)容积：1600L。 | 2、气动蝶阀：济南 | ||
| (2)称量精度：±1％ | 3、振动器： | ||
| 2、传感器： 1000 kg×3 | 河南新乡 | ||
| 3、气动蝶阀： DN300 | |||
| 4、振动器MVE40/15 | |||
| 系统说明： | |||
| 水泥称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门采用意大利技术气动蝶阀驱动门，开门灵活，密封严密。 | |||
| 6 | 粉煤灰称量系统 | 粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。 | 1、传感器：山东青岛 |
| 1、粉煤灰称量斗： | 2、气动蝶阀：济南 | ||
| (1)容积：850L | 3、振动器： | ||
| (2)称量精度：±1％ | 河南新乡 | ||
| 2、传感器： 1000 kg×3 | |||
| 3、气动蝶阀： DN300 | |||
| 4、振动器 MVE40/15 | |||
| 系统说明： | |||
| 粉煤灰称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利典型气动蝶阀驱动门，开门灵活，密封严密。 | |||
| 7 | 矿粉称量系统 | 矿粉称量系统由矿粉称量斗、气动蝶阀、传感器等组成。 | l、传感器： |
| l、矿粉称量斗： | 山东青岛 | ||
| (1)容积：6001， | 2、气动蝶阀： | ||
| (2)称量精度：±1％ | 济南 | ||
| 2、传感器： 500 kg×3 | 3、振动器： | ||
| 3、气动蝶阀： 200 | 河南新乡 | ||
| 4、振动器: MVE40/l5 | |||
| 系统说明： | |||
| 矿粉称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利技术典型气动蝶阀驱动门，开门灵活，密封严密。 | |||
| 8 | 水称量系统 | 水称量系统由：水池、水泵、水称量斗、气动蝶阀等组成。 | 1、供水泵： |
| 山东淄博 | |||
| l、供水泵型号：QS80-22/2-7.5 | 2、卸水泵： | ||
| 流量：107m3/h(29.7L/s) 功率：7.5 kW | 山东淄博 | ||
| 2、卸水泵型号：ISGl50-250A | 3、气动蝶阀： | ||
| 流量：192m3/h(53.3L/s) 功率：11 kW | '济南 | ||
| 3、水称容积：700L， | |||
| 4、传感器：1000kg×2 | |||
| 5、卸料气动蝶阀型号：D67lJ-DNl00 | |||
| 6、称量精度：±l％ | |||
| 系统说明： | |||
| 水泵在控制系统的控制下，将水池里的水泵到水称量斗内，经传感器称量到预设数值时，泵停。卸水时，气缸开启，同时卸水泵启动，将水泵入搅拌机机内。 | |||
| 9 | 液态外加剂计量系统 | 外加剂称量系统由：外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。 | l、外加剂泵：山东淄博 |
| 1、供外加剂泵型号：75(50)DWB 各1只 | 2、传感器： | ||
| 流量：60m3/h(4.53L/s) 功率：2.2KW(0.75 Kw) | 山东青岛 | ||
| 2、外加剂称：75L 1只 | 3、气动蝶阀：济南 | ||
| 3、外加剂储箱：5m3 1只 | |||
| 4、称量精度：±1％ | |||
| 5、传感器：100kg×2 | |||
| 5、气缸：QGBQ40×50-MF1 | |||
| 系统说明： | |||
| 外加剂泵在控制系统的控制下，将外加剂储箱里的外加剂泵出，经传感器计量到预设数值时，泵停。卸料时气动蝶阀开启，经卸水泵，使外加剂流向搅拌机内。外加剂系统配两套，可供两种外加剂。 |
